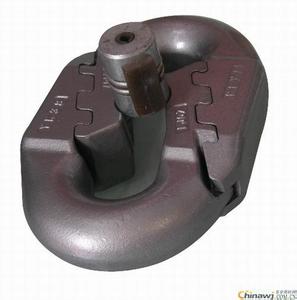

鋸齒環，弧齒環，鋸齒鏈接環，弧齒鏈接環，扁平鏈接環
規格d×p d1) p L max b1 min b2 min h max r1) r1) m ax a max
14×50 14±0.6 50±0.6 80 17 54 17 24﹣20 20 34
18×64 18±0.6 64±0.6 102 20 66 23 28﹣20 34 46
22×86 22±0.7 86±0.9 132 24 85 27 35﹣20 46 58
24×86 24±0.8 86±0.9 136 26 29 38﹢20
26×92 26±0.8 92±0.9 146 28 97 33 41﹢20 49 63
30×108 30±0.9 108±0.1 170 32 109 36 47﹢20 55 72
34×126 34±1.0 126±1.3 193 36 121 41 52﹢20 61 82
38×137 38±1.1 137±1.4 215 40 134 46 58﹢20 67 92
42×152 42±1.3 152±1.5 238 44 150 51 64﹢20 73 101
注：倒角、弧面和過渡圓角應有盡量大的半徑。
1）尺寸d和r在120°范圍內包保證不變。 2）僅在兩邊對稱適用（可協商確定
